DF5172GXFPM60-Q6型泡沫消防车
JDF5172GXFSG60-Q6型水罐消防车
技 术 规 格 书

一、概述

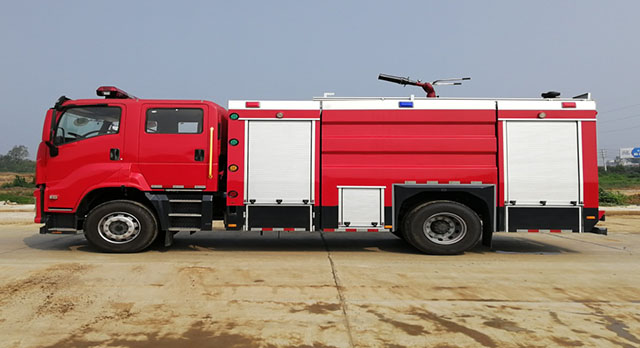

JDF5172GXFPM60-Q6型泡沫消防车、JDF5172GXFSG60-Q6型水罐消防车采用庆铃QL1180EQFRY底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为单排改双排，可乘坐3+3人,该车为外露罐结构，车身前部为器材箱,中部为罐体，后部为泵房。载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，泡沫消防车载水4500kg，泡沫液量1765kg，水罐消防车载水6吨，装备了上海茸申消防设备有限公司生产CB10/40-XZ型常压消防泵，额定流量40L/S，车顶安装成都威斯特消防机械有限公司生产的（水罐车安装PS40水炮，泡沫车安装PL32型水-泡沫两用消防炮）消防炮。该车**的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。
整车消防性能符合GB7956-2014标准要求；底盘通过**强制性产品认证；发动机排放符合GB17691-2005第六阶段限值的规定要求（国ⅤI标准）；整车通过**消防装备质量监督检验**检测（报告编号：zb201730570）并已列入工信部汽车新产品公告，CCCF正在申报中。

二、整车主要参数

结构	平头、四门，改装双排
司乘人员数	2+3人
驾驶员位置	左置
设备	原车仪表板处设置消防操作仪表板及****盒，加装 **报器； 取力器**开关及指示灯； 附加电源开关；

总体布置	整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为水罐，后部为水泵房，罐体为平行六面体厢式容罐。

结构	主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走，两边设翻转踏板，防滑设计。(可根据用户需求采用铝合金方管焊接）
器材箱	器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具
泵房	泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
	保温位置：安装燃油加热器（根据客户需求选装）
爬梯及上车拉手	后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
2、水罐
容量	6300kg（SG60）
材质	优质碳钢，厚度底板5mm，侧板4mm，顶板3mm
罐体固定	与底盘车架弹性连接
罐体设置	人孔：设DN460人孔1个，带有快速锁定/开启装置
	溢流口：设DN65溢流口1个
	放余水口：设1个DN40水罐放余水口，配球阀
	注水口：在水罐左右两侧各接1只DN65接口
	进出水口：设1个水罐到水泵进水管，DN125阀门，可气动、手动**，设1个水泵**水罐充水管，DN65阀门，可气动、手动**

容量	泡沫765kg，水4500kg（PM60）
材质	优质碳钢，厚度底板5mm，侧板4mm，顶板3mm
罐体固定	与底盘车架弹性连接
罐体设置	人孔：设DN460人孔2个，带有快速锁定/开启、自动泄压装置
	溢流口：设DN40溢流口2个
	放余液口：设1个DN40泡沫罐放余液口
	出泡沫口：设1个DN40泡沫罐到水泵出泡沫管

型号	CB10/40型常压车用消防泵
形式	常压离心式
额定流量	40L/s @1.0MPa
出口额定压力	1.0MPa
**吸深	7m
引水装置	自带滑片泵
引水时间	**吸深时≤50s

管道材质	优质无缝钢管
吸水管路	泵房后侧设一个DN125吸水口
注水管路	水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路	泵房左右两侧各设1个DN65及1个DN80出水口，带截止阀和扪盖
冷却水管路	配有冷却取力器的冷却水管路及**阀

型号	PS40W
制造商	成都威斯特消防机械有限公司
回转角度	360°水平回转
**仰/俯角	俯角≤-15°，仰角≥+45°
流量	40L/S
射程	≥50m

型号	PL32
制造商	成都威斯特消防机械有限公司
回转角度	360°水平回转
**仰/俯角	俯角≤-15°，仰角≥+45°
流量	32L/S
射程	泡沫≥45m  水≥50m

驾驶室内**	水泵脱挂档、****报、照明及信号装置**等
泵室内**	上装总电源开关、参数显示、状态显示
