东风5吨泡沫消防车
（JDF5110GXFPM50/E6型泡沫消防车）
技 术 规 格 书
国六东风5吨泡沫消防车，整车型号JDF5110GXFPM50/E6型泡沫消防车采用东风EQ1125SJ8CDC底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为双排，可乘坐3+3人,该车为外露罐结构，车身前部为器材箱,中部为水罐，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，载水3400kg，泡沫液量1600kg，装备了上海茸申消防设备有限公司生产CB10/30型低压消防泵，额定流量30L/S，车顶安装成都威斯特消防机械有限公司生产的PL24型车用消防炮。该车辆结构紧凑，配置完备，机动性强，能够及时应对企业，社区或**消防单位的火情，可以**时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站，**专职消防队，企业专职消防队等。
整车消防性能符合GB7956-2014标准要求；底盘通过**强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过**消防装备质量监督检验**检，CCCF正在申报中。
整车主要参数
| 外廓尺寸 | 6940×2195×3060mm |
| **总质量 | 11240kg |
| 载液量 | 载水3400kg，泡沫1600kg |
| **车速 | 90km/h |
| 消防泵额定流量 | 30L/s 1.0MPa |
| 消防炮额定流量 | 24L/s 1.0MPa |
| 消防炮射程 | 泡沫≥40m 水≥45m |
| 比功率 | 125/11.24=11.12 |
| 接近角/离去角 | 21°/11° |
| 型号 | EQ1125SJ8CDC |
| 制造商 | 东风汽车股份有限公司 |
| 发动机额定功率 | 125kw |
| 发动机排量 | 3856ml |
| 发动机排放标准 | GB17691-2018国Ⅵ |
| 驱动形式 | 4×2 |
| 轴距 | 3800mm |
| **允许总重 | 11995kg |
| **小转弯半径 | ≤7m |
| 变速箱 | 手动 |
| 取力器 | 夹心取力器 |
| 结构 | 平头、四门，改制双排 |
| 司乘人员数 | 3+3人 |
| 驾驶员位置 | 左置 |
| 设备 | 原车仪表板处设置消防操作仪表板及****盒，加装
|
| 总体布置 | 整车由消防员乘员室和车身两大部分组成，车身布置采用内藏罐式结构，左右两侧为器材箱，中部为水罐，器材箱后部为泵房。 |
| 工艺要求 | 所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。 |
 |
|
| 结构 | 主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。(可根据用户需求采用铝合金方管焊接） |
| 器材箱 | 器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒 |
| 泵房 | 泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材。 |
| 保温位置：安装燃油加热器（根据客户需求选装） | |
| 爬梯及上车拉手 | 后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
| 水罐 |
|
| 容量 | 3400kg |
| 材质 | 优质碳钢，厚度为3mm(可根据用户需求采用不锈钢、PP材质制作） |
| 结构 | 内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理 |
| 罐体固定 | 与底盘车架弹性连接 |
| 罐体设置 | 人孔：设直径460mm人孔1个，带有快速锁定/开启装置 |
| 溢流口：设DN65溢流口1个 | |
| 放余水口：设1个DN40水罐放余水口，配球阀 | |
| 注水口：在水罐左右两侧各接1只DN65接口 | |
| 进出水口：设1个水罐到水泵进水管，DN100阀门，手动**，设1个水泵**水罐充水管，DN65阀门手动** | |
| 容量 | 1600kg |
| 材质 | 优质碳钢，厚度为3mm(可根据用户需求采用不锈钢、PP材质制作） |
| 结构 | 内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理 |
| 罐体固定 | 与底盘车架弹性连接 |
| 罐体设置 | 人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置 |
| 溢流口：设DN40溢流口1个 | |
| 放余液口：设1个DN40泡沫罐放余液口 | |
| 出泡沫口：设1个DN40泡沫罐到水泵出泡沫管 |

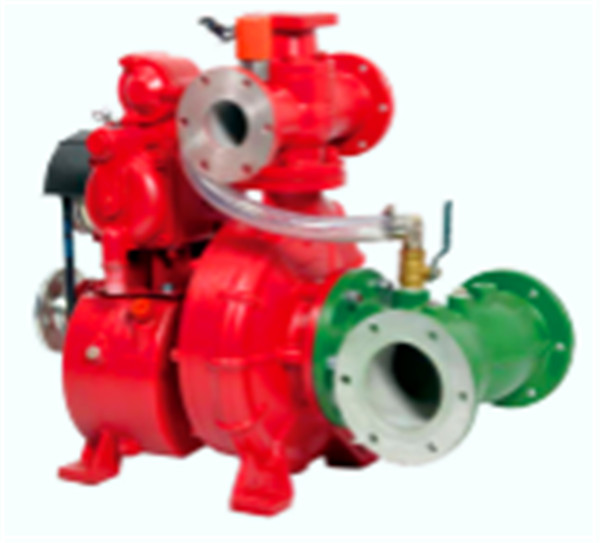

| 型号 | CB10/30-RS型低压车用消防泵 |  |
| 形式 | 低压离心式 | |
| 额定流量 | 30L/s @1.0MPa | |
| 出口额定压力 | 1.0MPa | |
| **吸深 | 7m | |
| 引水装置 | 活塞式真空泵 | |
| 引水时间 | **吸深时≤50s |

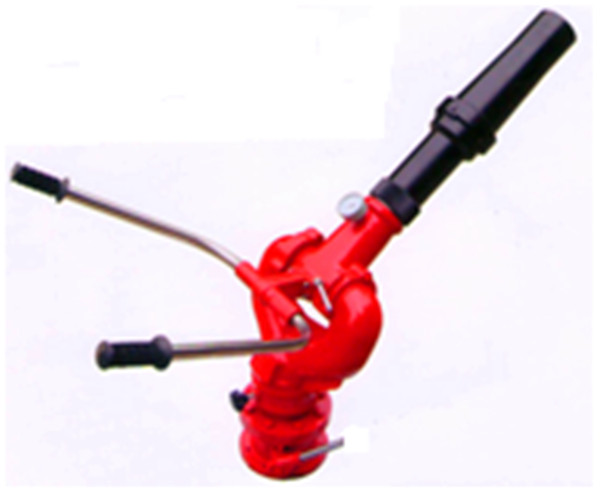

| 型号 | PL24 |  |
| 制造商 | 成都威斯特消防机械有限公司 | |
| 回转角度 | 360°水平回转 | |
| **仰/俯角 | 俯角≤-15°，仰角≥+45° | |
| 流量 | 24L/S | |
| 射程 | 泡沫≥40m 水≥45m |
| 比例混合器型号 | PH64 |  |
| 制造商 | 上海茸申消防器材有限公司 | |
| 工作压力范围 | 0.6—1.4MPa | |
| 流量范围 | 16—64L/S | |
| 混合比 | 3%—6% | |
| 调节方式 | 手动 |
| 驾驶室内** | 水泵脱挂档、****报、照明及信号装置**等 |  |

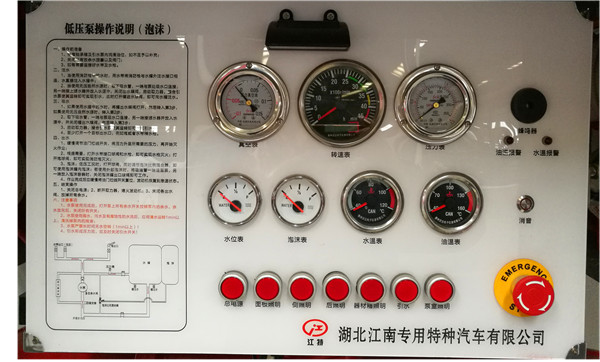

| 泵室内** | 上装总电源开关、参数显示、状态显示 |
| 面漆 | 优质国产漆 |
| 颜色 | 车体外表面主色为RO3消防红 |
| 1 | 按照消防实战需要，根据消防操作程序，就近取放。 |
| 2 | 使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
| 3 | 标示醒目，多人操作，互不干涉。 |
| 1 | 吸水管 | 100×4米 | 2 | 根 | 螺纹式 |
| 2 | 滤水器 | FLF100 | 1 | 件 | 螺纹式 |
| 3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 内扣式 |
| 4 | 集水器 | JII100/65×2-1.0 | 1 | 件 | 内扣式 |
| 5 | 水带 | 13-65-20 | 4 | 盘 | 低压；内扣式 |
| 6 | 水带 | 13-65-20 | 4 | 盘 | 低压；内扣式 |
| 7 | 异径接口 | KJ65/80 | 2 | 件 | 内扣式 |
| 8 | 水带包布 | DT-SB | 4 | 件 | |
| 9 | 水带挂钩 | 4 | 件 | ||
| 10 | 地上消火栓扳手 | QT-DS1；长400 | 1 | 件 | |
| 11 | 地下消火栓扳手 | 长860 | 1 | 件 | |
| 12 | 吸水管扳手 | FS100 | 2 | 件 | |
| 13 | 直流开关水** | QZG3.5/7.5；65 | 1 | 支 | 低压；内扣式 |
| 14 | 直流开花水** | QZK3.5/7.5；65 | 1 | 支 | 低压；内扣式 |
| 15 | 泡沫** | PQ4/0.7Z | 1 | 支 | |
| 16 | 泡沫外吸液管 | 40*2700 | 1 | 件 | |
| 17 | 灭火器 | 3kg | 1 | 具 | |
| 18 | 消防腰斧 | 长390 ；GF-285 | 1 | 件 | |
| 19 | 橡皮锤 | 1 | 件 | ||
| 20 | 可充电式手提照明灯 | 1 | 件 |
