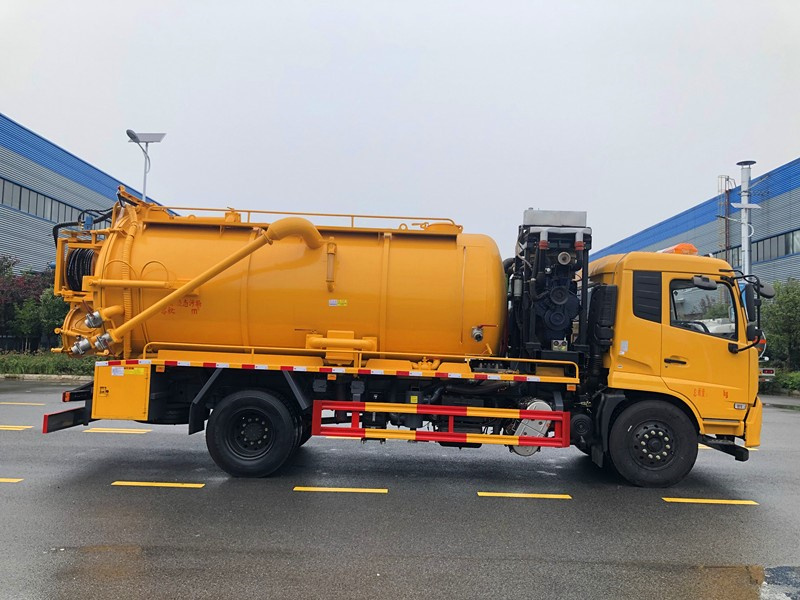

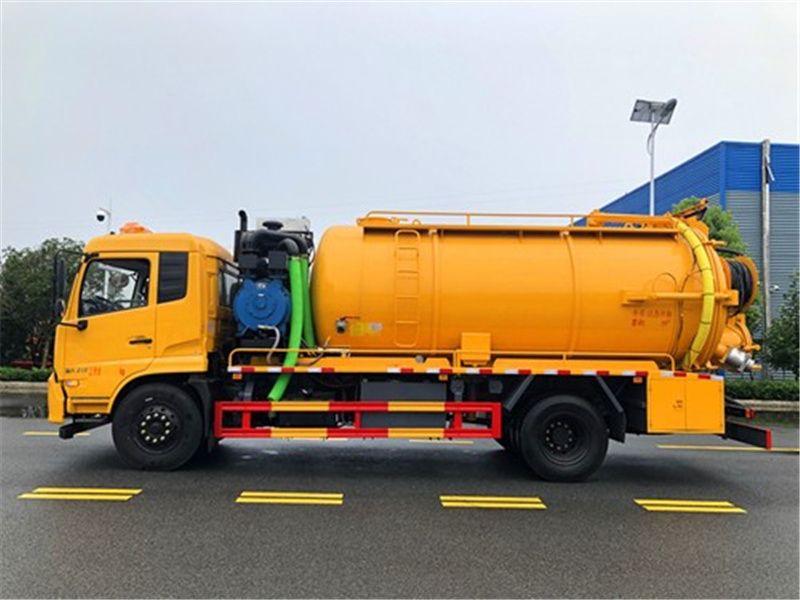

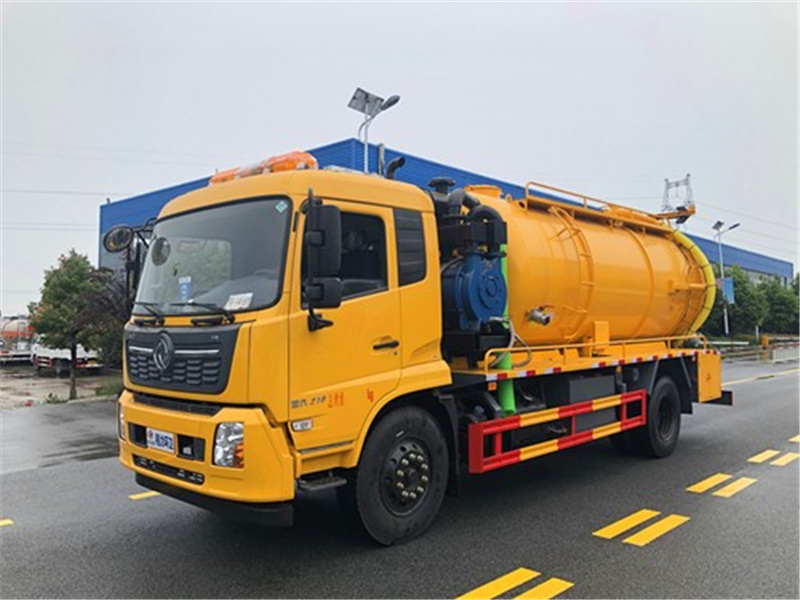

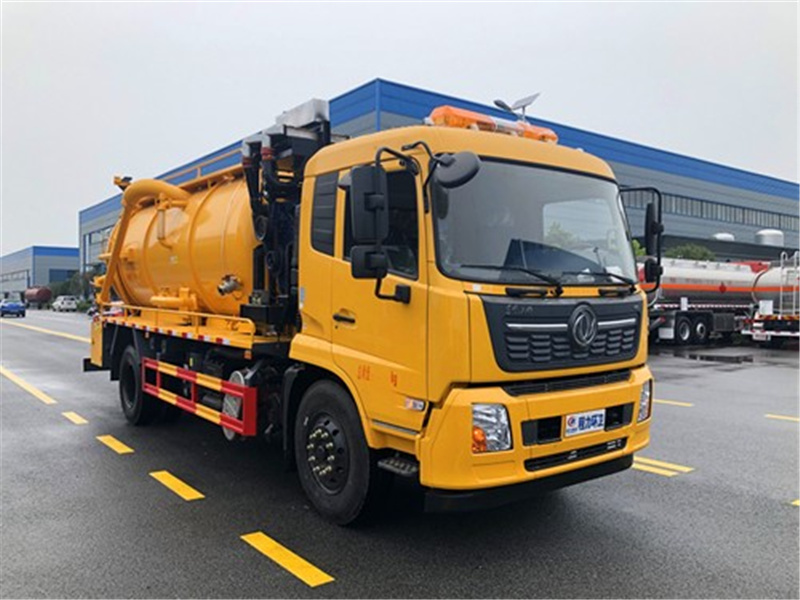

一、 整车外观（该实车图片与生产下线车辆一致！）
二、整车基本参数：
产品名称 | 天锦清洗吸污车 | 产品** | 东风 |
总质量(Kg) | 18000 | 罐体容积约(m3) | 15 |
额定载质量(Kg) | 4805,4870 | 外形尺寸(mm) | 9450,9150×2500,2550×3550,3650 |
整备质量(Kg) | 13000 | 货厢尺寸(mm) | ×× |
轴数 | 2 | 轴距(mm) | 3800,3950,4200,4500,4700,5000,5300,5800 |
底盘型号 | DFH1180EX8 | 底盘名称 | 载货汽车底盘（二类） |
外形尺寸(mm) | 7090,7240,7490,7790,8290,8790,9090,9120,8490×2370,2470,2500×2750,2800,2840,2900,2950,3090,3000 | 轮胎数 | 6 |
燃料种类 | 柴油 | 轮胎规格 | 10.00R20 18PR,275/80R22.5 18PR |
排放标准 | GB3847-2005,GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 DDi50E220-60 | 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 | 6700 6200 6200 5000 | 169 154 169 162 |
三、车辆介绍及性能特点：
底盘配置： 采用东风天锦底盘，工程黄驾驶室(颜色可选)，康明斯210马力国五发动机，东风6档档变速箱，轴距4700mm，275真空胎，原厂abs，带方向助力，离合助力器，气刹制动，带冷暖空调。
功能介绍：清洗清洗吸污车是在高压清洗车的基础上加装吸污泵、吸污罐、吸污管道等**的集清洗和吸污两种功能于一身的特种车辆，由两个罐体、两个泵（高压清洗泵、真空吸污泵）、两套管路系统等组成。
上装配置：
1. 罐体总容积约15立方米（水罐污罐容积可自由分配），采用武钢优质钢板制作，壁厚8个厚，罐体中间合理设计防浪板，污罐内衬蝶形封头（带加强筋）
2.污罐内部铺不锈钢钢板，防腐蚀罐底，便于卸料方便，罐内带爬梯
3.罐体左右油缸双顶设计（带缓冲支撑杆），罐体举升下降更可靠，车辆稳定性强
4. 水箱进水口为球阀式消防栓（方便开关，经久耐用），带消防接口，带加粗液位管，带宝塔式洗手法阀
5. 带水污互通功能（DN**加粗连通管）
6.高压泵采用德国品孚215L型号，22兆帕压力，自主研发大过滤器，免拆洗(防止杂质进高压泵)
7.吸污泵采用山东淄博SK-30水循环真空泵（真空泵带排水阀），用潍柴375马力副发动机驱动
8.污罐顶部安装防溢阀，污罐顶部可选装安装三爪罐口（便于清罐）
9.后高压卷盘三角式双插栓固定，稳定可靠，卷盘加大加厚，带淋管器(高压管作业后，往回收时，可以冲洗高压管)卷盘可180度旋转（液压驱动）
10.两边平铺花纹板放管平台，镀锌防护网，花纹防滑护栏，美观耐用
11.罐体侧面带爬梯，罐顶带花纹板平带，带护栏
12.操作系统均在操作箱内排列整齐，均有操作说明及注意事项（防止误操作）
13.高压三通阀和吸污四通阀位置均安装直径**的耐震压力表，能够抗工作环境震动和减少介质压力的脉动影响，精准显示压力实况
14.标配一个工具箱,一个**的吸污口,2个**的排污口，一个150的排污口（带球阀加力杆）尾部一个600的排污口（液压开启，带锁紧装置）
15.安装气吹水功能（北方地区），在冬季能够有效的把高压管和高压泵里残留的清水吹干净，防止高压管和高压泵冻裂。
16.可选装箭头灯，驾驶室LED**灯
四、随车附件：
1、载货汽车说明书一册。
2、车辆走保手册一份。
3、车辆随车工具一套。
4、球阀加力杆一根。
5、19号高压管一根，8米吸污管一根，10个组合喷头一套。
五、售后服务：
尊敬的客户： |
☆质量方针 |
创**服务企业；造用户满意产品；树国内知名品牌。 |
☆质量目标 |
贯彻GB/T9001-2000标准，建立保持并持续改进质量管理体系； |
☆质量承诺 |
对产品**负责；服务让顾客**满意。 |
☆质保范围 |
一、培训人员： 五、产品底盘故障，请按底盘厂家在就近服务站维修。 |
