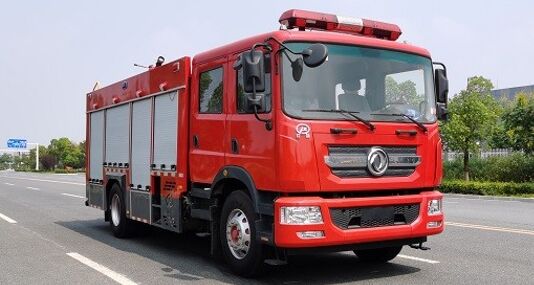

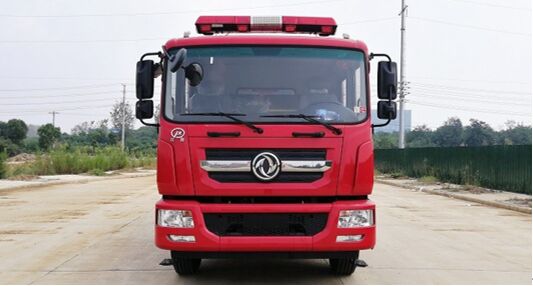

东风多利卡D9水罐消防车（7吨）

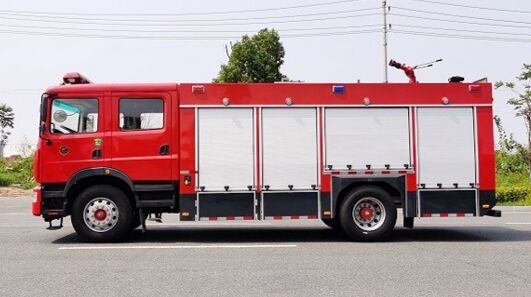

东风多利卡7吨水罐消防车是在爆款东风多利卡D9系列底盘基础上改装的一款7吨水罐消防车,该车罐体容积7立方米，采用东风EQ1185DJ9CDF型原装双排驾驶室底盘，乘员3+3共6人，该车为内藏罐结构，车身前部为器材箱,中部为水罐，后部为泵房，装备CB10/40型消防泵和PS30型消防水炮，该车**的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型一般物质火灾。

外廓尺寸：8400×2520×3520mm
**总质量：16800kg
载液量：6.8立方米
**车速：95km/h
消防泵额定流量：40L/s 1.0MPa
消防炮额定流量：30L/s 1.0MPa
消防炮射程：水≥50m
比功率：169/16.8=10.06

底盘主要参数
底盘型号：EQ1185DJ9CDF
制造商：东风汽车股份有限公司
发动机额定功率：169kw
发动机排量：6200ml
发动机排放标准：GB3847-2005,GB17691-2018国Ⅵ
驱动形式：4×2
轴距：4700mm
**允许总重：18000kg
**小转弯半径：≤19m
变速箱：手动
取力器：夹心取力器

水罐
容量：6.8立方米
材质：优质碳钢，厚度为4mm(可根据用户需求采用不锈钢、PP材质制作）
罐体固定：与底盘车架弹性连接
罐体设置
    人孔：设直径460mm人孔1个，带有快速锁定/开启装置
    溢流口：设DN65溢流口1个
    放余水口：设1个DN40水罐放余水口，配球阀
    注水口：在水罐左右两侧各接2只DN65接口
    进出水口：设1个水罐到水泵进水管，DN125阀门，可手动**，设1个水泵**水罐充水管，DN65阀门，可手动**

水泵
型号：CB10/40型低压车用消防泵
形式：低压离心式
额定流量：40L/s @1.0MPa
出口额定压力：1.0MPa
**吸深：7m
引水装置：自带滑片泵
引水时间：**吸深时≤50s

消防炮
型号：PS30W
制造商：成都威斯特消防机械有限公司
回转角度：360°水平回转
**仰/俯角：俯角≤-15°，仰角≥+45°
流量：30L/S
射程：水≥50m

器材箱和泵室
结构：主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走，两边设翻转踏板，防滑设计。
器材箱：器材箱位于乘员室后部两侧，设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下部设有翻转踏板。

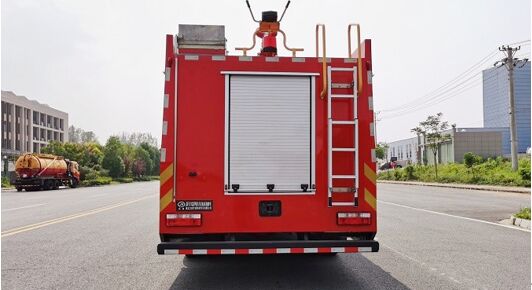

泵房：泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧下部设有翻转踏板。
爬梯及上车拉手：后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

消防**系统
**面板主要包括驾驶室**和泵室**两部分
驾驶室内**：水泵脱挂档、****报、照明及信号装置**等
泵室内**：上装总电源开关、参数显示、状态显示

电气设备
附加电气：设**电路
**照明：消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯：车身两侧安装红、蓝两色频闪灯
**示装置：长排全红**，安装在驾驶室顶部/**报器，其**盒在驾驶员前下方
火场照明：上装后部安装35W消防探照灯1个
