JDF5110GXFPM50/E6型泡沫消防车、JDF5110GXFSG50/E6型水罐消防车，采用东风EQ1125SJ8CDC底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为双排，可乘坐3+3人,该车为外露罐结构，车身前部为器材箱,中部为水罐，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，载水3400kg（PM50）/5000kg（SG50），泡沫液量1600kg（PM50），装备了上海茸申消防设备有限公司生产CB10/30型低压消防泵，额定流量30L/S，车顶安装成都威斯特消防机械有限公司生产的PL24（PM50）或PS30W(SG50)型车用消防炮。该车辆结构紧凑，配置完备，机动性强，能够及时应对企业，社区或**消防单位的火情，可以**时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站，**专职消防队，企业专职消防队等。

整车消防性能符合GB7956-2014标准要求；底盘通过**强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过**消防装备质量监督检验**检，CCCF正在申报中。

外廓尺寸

6940×2195×3060mm

**总质量

11240kg

载液量

泡沫车载水3400kg，泡沫1600kg，水罐车载水5000kg

**车速

90km/h

消防泵额定流量

30L/s  1.0MPa

消防炮额定流量

泡沫车：24L/s 1.0MPa    水罐车：30L/s  1.0MPa

消防炮射程

泡沫车：泡沫≥40m  水≥45m  水罐车：≥55m

比功率

125/11.24=11.12

接近角/离去角

21°/11°

型号

EQ1125SJ8CDC

制造商

东风汽车股份有限公司

发动机额定功率

125kw

发动机排量

3856ml

发动机排放标准

GB17691-2018国Ⅵ

驱动形式

4×2

轴距

3800mm

**允许总重

11995kg

**小转弯半径

≤7m

变速箱

手动

取力器

结构

平头、四门，改制双排

司乘人员数

3+3人

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及****盒，加装

1、 **报器；

2、 取力器**开关及指示灯；

3、 附加电源开关；

总体布置

整车由消防员乘员室和车身两大部分组成，车身布置采用内藏罐式结构，左右两侧为器材箱，中部为水罐，器材箱后部为泵房。

工艺要求

所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。

结构

主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。(可根据用户需求采用铝合金方管焊接）

器材箱

器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒

泵房

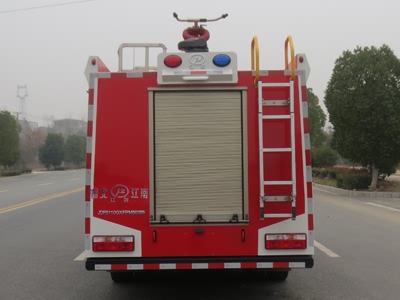

泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材。

保温位置：安装燃油加热器（根据客户需求选装）

爬梯及上车拉手

后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

2、水罐

容量

3400kg（PM50）、5000kg（SG50）

材质

优质碳钢，厚度为3mm(可根据用户需求采用不锈钢、PP材质制作）

结构

内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理

罐体固定

与底盘车架弹性连接

罐体设置

人孔：设直径460mm人孔1个，带有快速锁定/开启装置

溢流口：设DN65溢流口1个

放余水口：设1个DN40水罐放余水口，配球阀

注水口：在水罐左右两侧各接1只DN65接口

进出水口：设1个水罐到水泵进水管，DN100阀门，手动**，设1个水泵**水罐充水管，DN65阀门，手动**

容量

1600kg（PM50）

材质

优质碳钢，厚度为3mm(可根据用户需求采用不锈钢、PP材质制作）

结构

内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理

罐体固定

与底盘车架弹性连接

罐体设置

人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置

溢流口：设DN40溢流口1个

放余液口：设1个DN40泡沫罐放余液口

出泡沫口：设1个DN40泡沫罐到水泵出泡沫管

型号

CB10/30-RS型低压车用消防泵

形式

低压离心式

额定流量

30L/s @1.0MPa

出口额定压力

1.0MPa

**吸深

7m

引水装置

活塞式真空泵

引水时间

**吸深时≤50s

管道材质

优质无缝钢管

吸水管路

泵房后侧设一个DN100吸水口

注水管路

水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路

出水管路

泵房左右两侧各设1个DN80出水口，带截止阀和扪盖

冷却水管路

配有冷却取力器的冷却水管路及**阀

型号

PS30W

制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

**仰/俯角

俯角≤-15°，仰角≥+60°

流量

30L/S

射程

≥55m

型号

PL24

制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

**仰/俯角

俯角≤-15°，仰角≥+45°

流量

24L/S

射程

泡沫≥40m  水≥45m

比例混合器型号

PH64

制造商

上海茸申消防器材有限公司

工作压力范围

0.6—1.4MPa

流量范围

16—64L/S

混合比

3%—6%

调节方式

手动

驾驶室内**

水泵脱挂档、****报、照明及信号装置**等

泵室内**

上装总电源开关、参数显示、状态显示

附加电气

设**电路

**照明

消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等

频闪灯

车身两侧安装红、蓝两色频闪灯

**示装置

长排全红**，安装在驾驶室顶部

**报器，其**盒在驾驶员前下方

火场照明

上装后部安装35W消防探照灯1个

面漆

优质国产漆

颜色

车体外表面主色为RO3消防红

1

按照消防实战需要，根据消防操作程序，就近取放。

2

使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。

3

标示醒目，多人操作，互不干涉。

1

吸水管

100×4米

2

根

螺纹式

2

滤水器

FLF100

1

件

螺纹式

3

分水器

FII80/65×3-1.6

1

件

内扣式

4

集水器

JII100/65×2-1.0

1

件

内扣式

5

水带

13-65-20

4

盘

低压；内扣式

6

水带

13-65-20

4

盘

低压；内扣式

7

异径接口

KJ65/80

2

件

内扣式

8

水带包布

DT-SB

4

件

9

水带挂钩

4

件

10

地上消火栓扳手

QT-DS1；长400

1

件

11

地下消火栓扳手

长860

1

件

12

吸水管扳手

FS100

2

件

13

直流开关水**

QZG3.5/7.5；65

1

支

低压；内扣式

14

直流开花水**

QZK3.5/7.5；65

1

支

低压；内扣式

15

泡沫**

PQ4/0.7Z

1

支

16

泡沫外吸液管

40*2700

1

件

17

18

灭火器

3kg

1

具

19

消防腰斧

长390 ；GF-285

1

件

20

橡皮锤

1

件

21

可充电式手提照明灯

1

件

1

自动充电充气装置

24V

1

套

2

空呼靠背

3

套

3

空气呼吸器

成员人数

套

4

水带护桥

橡胶

2

副

5

伸缩拉梯

1

副

6

手台泵

1

台

7

破拆工具

1

套

8

其它消防器材
