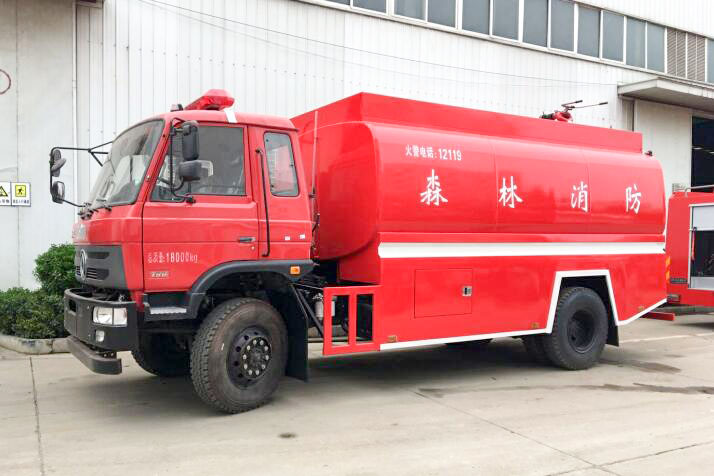

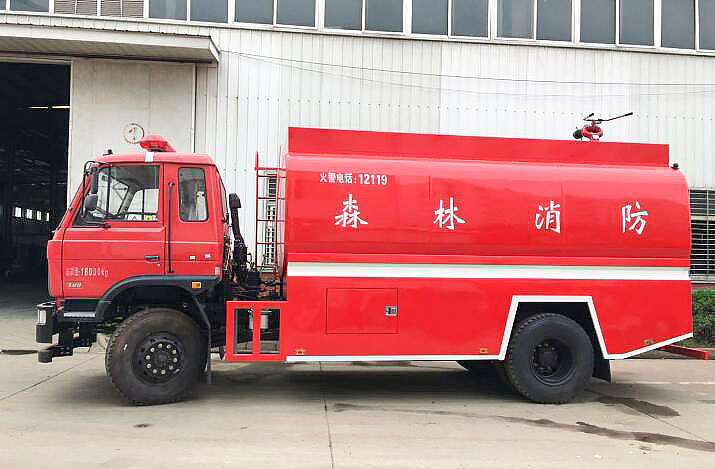

东风四驱森林消防车技术参数



【主要技术参数】
产品名称	JDF5180GPSG5型	罐体容积(m3)	10.1
总质量(Kg)	18000	外形尺寸(mm)	7770,7950×2480×3700
额定载质量(Kg)	9625	罐体尺寸(mm)	3920×2400×1550
整备质量(Kg)	8180	驾驶室准乘人数(人)	3
接近角/离去角(°)	35/14,32/14	前悬/后悬(mm)	1250/2020,1430/2020
轴数	2	轴距(mm)	4500
轴荷(Kg)	6500/11500	**车速(Km/h)	90
其它	随底盘选装驾驶室;罐体有效容积10.1立方米;罐体外形尺寸(长×长轴×短轴)(mm):3920×2400×1550; 侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接;侧防护装置为整体式结构; 后下部防护装置断面尺寸(宽×高):40×110(mm),离地高度:500mm.
【底盘技术参数】
底盘型号	EQ2180GD5DJ	底盘名称	越野车底盘（二类）
**名称	东风牌	生产企业	东风商用车有限公司
外形尺寸(mm)	7350,7550×2480×2950	轮胎数	6
接近角/离去角(°)	35/26,32/24	轮胎规格	10.00R20 18PR,10.00-20 18PR
钢板弹簧片数	10/12,10/10+8	前轮距(mm)	1857
燃料种类	柴油	后轮距(mm)&, lt;, o:p>	1860
排放标准	GB17691-2005国Ⅴ,GB3847-2005
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
ISB190 50	东风康明斯发动机有限公司	5900	140

一、底盘配置
东风四驱越野森林消防车是一款具有越野性能的消防车辆。此车型采取分时四驱底盘，动力强大，越野性能好，主要装备大功率消防水泵、储水罐、消防炮及其他消防器材，是森林消防、石油及地质勘探必备的消防装备。采用东风4驱底盘制造而成，康明斯190马力柴油发动机。

二、消防泵系统
①、型号：CB10/30型
②、流量：30L/S
③、压力：1.0MPa
④、引水时间：≤50s（吸深7m时）
⑤、安装形式：后置式

三、消防炮系统
①、型号：PS30消防炮
②、流量：30L/s
③、压力：1.0～1.2MPa
④、射程：水≥55m
⑤、回转角度：水平360°，俯仰-15°～80°

四、取力器
①、型式：夹心式
②、操纵：电磁阀**
③、冷却方式：强制式可调式水冷。
④、润滑方式：飞溅式油润滑。

消防车器材配置表

类别	序号	名     称	规     格	数 量	单位	备    注
随 车   配 件	1	车辆使用说明书		1	本
	2	购车**		1	单
	3	汽车底盘使用说明书		1	本
	4	汽车底盘合格证		1	单
	5	消防泵使用说明书		1	本
	6	质量保修卡		1	单
	7	随车附件（工具）		1	套	原底盘随车附件、工具
	8	吸水管		1	根
	9	滤水器	FLF100	1	件
